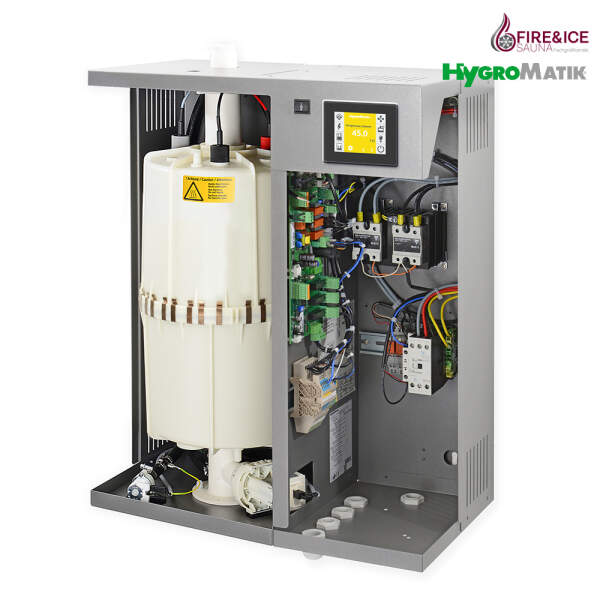

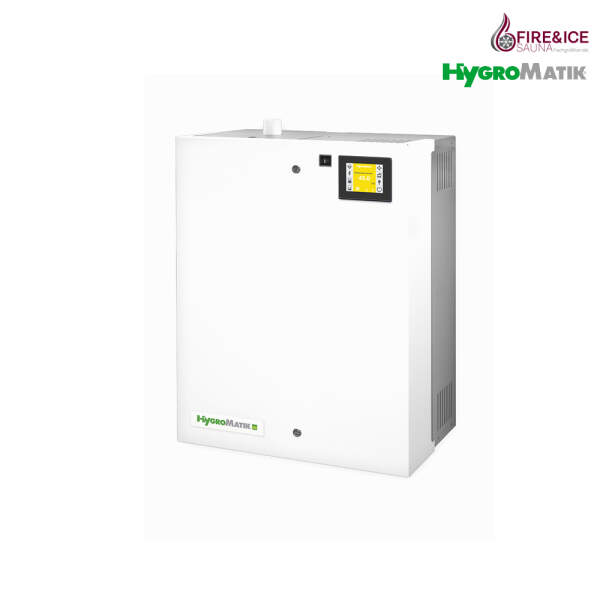

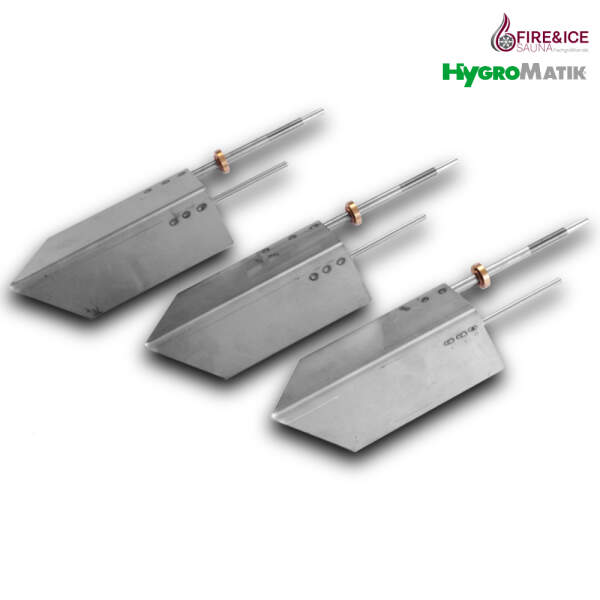

Dampfgenerator FlexLine Spa Elektrode | Hygromatik FLE30: 28,5-31,2 kg/h für 35,63-39,00 m³

Der Hygromatik Temperaturfühler TF106 kombiniert maximale Sicherheit mit smartem Design.
» Intelligente Konstruktion mit glatter Oberfläche (Vandalismusschutz)
» Temperaturfühler vollständig aus Edelstahl
» für alle Dampfgeneratoren
» wasserdicht, da rückseitig vergossen
» optimale Sicherheit: zusätzlicher Temperaturschalter

Der Hygromatik Temperaturfühler TF105 kombiniert maximale Sicherheit mit smartem Design.
» Intelligente Konstruktion mit glatter Oberfläche (Vandalismusschutz)
» Temperaturfühler vollständig aus Edelstahl
» für alle Dampfgeneratoren
» wasserdicht, da rückseitig vergossen

DVGW-zertifizierter Systemtrenner zum Schutz des Trinkwassers vor Verschmutzung - nur für Elektrodengeräte.
Anwendungsfall
In immer mehr Märkten werden Maßnahmen zum Schutz des Trinkwassers gefordert, z.B. durch einen freien Auslauf an der Entwässerungsleitung und einen separaten Rohrtrenner. Mit HyFlow werden zusätzliche Sicherungsmaßnahmen überflüssig.
Funktionsbeschreibung
Nach dem Öffnen des Magnetventils fließt Wasser in den HyFlow und anschließend in den Zylinderstützfuß. Der Zylinder wird über den statischen Druck der Wassersäule gefüllt. Steigt der Wasserspiegel im HyFlow zu hoch an, fließt Wasser über eine Zwischenwand ins Abwassersystem. Im unwahrscheinlichen Fall, dass der Zulauf zum Zylinder und zum Abwassersystem blockiert sein sollten, fließt das zulaufende Wasser durch den Überlauf aus dem HyFlow heraus und verlässt das Gerät durch den Abwasseranschluss. Eine Verunreinigung des Trinkwassers wird so sicher ausgeschlossen.
Technische Daten
Wasseranschlussdruck: 1-10bar / 14,5-145psi
Wasserzuleitung: mindestens DN12 (3/8")

Erweiterungsplatine zur Ansteuerung von Duftstoffpumpe, Zu-/Ablüfter und Licht, 2ter Temperatureingang, Digitaleingang für:
Elektroden-Modell FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130
Heizkörper-Modell FLH15, FLH25, FLH30, FLH40, FLH50, FLH80, FLH100

Anwendungsfall
Ein wohltuendes Dampfbad überzeugt mit dichtem Dampf bei maßvoller Temperatur und angenehmem Duft. Die 230V-Dampfbadoption Lite ist die preiswerteste Möglichkeit, die HygroMatik FlexLine für einfache Dampfbäder mit zwei zusätzlichen Relais-Schaltfunktionalitäten auszustatten. Damit können am Dampfgenerator neben der Dampferzeugung und der Beleuchtung (über das Basisrelais der Hauptplatine) zusätzlich auch z.B. eine bauseitige Duftstoffpumpe und ein Ablüfter über die komfortable Touchscreen Bedienoberfläche parametriert und entsprechend angesteuert werden. Da die entsprechenden Anschlüsse alle auf Klemme geführt werden, bietet diese Option eine besonders einfache Anschlussmöglichkeit.
Funktionsbeschreibung
Um die Funktionen Licht, Duftstoff und Ablüfter schalten zu können, werden Relais verwendet. Diese schalten auf Anforderung der TSPA Steuerung 230V zum Ansteuern der jeweiligen Komponente. Das Basisrelais auf der Hauptplatine wird verwendet, um das Licht zu schalten. Für die 2 weiteren Funktionen sind zusätzliche Relais erforderlich. Diese werden als Bestandteil der Option auf die Hutschiene gesteckt und mit der Hauptplatine verbunden. Die Relais werden zur Ansteuerung von Ablüfter und Duftstoff verwendet. Die 3 Relaisanschlüsse, die Sicherheitskette sowie der Temperaturfühler der Hauptplatine werden für einen einfachen bauseitigen Anschluss auf Klemme geführt.

Erweiterungsplatine 24V zur Ansteuerung von Duftstoffpumpe, Zu-/Ablüfter und Licht, 2ter Temperatureingang, Digitaleingang für:
Elektroden-Modell FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130
Heizkörper-Modell FLH15, FLH25, FLH30, FLH40, FLH50, FLH80, FLH100

Anwendungsfall

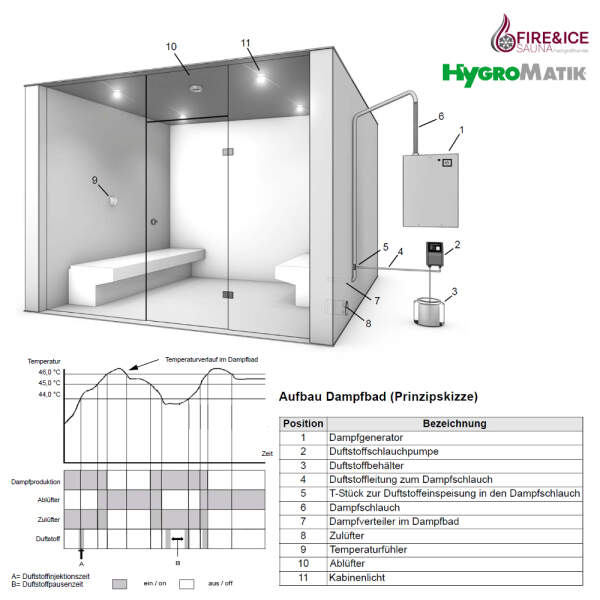

Die wohltuende Wirkung eines Dampfbads wird nicht nur durch den Dampf selber hervorgerufen. Es ist die Summe der Sinneseindrücke aus Feuchte, Temperatur, Duft und Beleuchtung, die das Gesamterlebnis ausmacht. Mit der 24V-Dampfbadoption kann die HygroMatik FlexLine daher deutlich mehr als „nur Dampf erzeugen“ und wird zum zentralen „Wellness-Generator“. Die Erweiterungsplatine bietet drei zusätzliche Relais, die über die komfortable Touchscreen-Bedienoberfläche der Generator Steuerung einfach parametriert werden können. Zusammen mit dem Basisrelais der Hauptplatine besteht so z.B. die Möglichkeit, den Ablüfter, den Zulüfter, die Beleuchtung und die Duftstoffdosierung je nach Wunsch zu aktivieren oder zu deaktivieren. Hinzu kommt eine weitere Anschlussmöglichkeit für einen zusätzlichen Temperaturfühler, der dank in der Steuerung integrierter Algorithmen sowohl für eine Mittelwertbildung (bei größeren bzw. langgezogenen Bädern) als auch für eine Abweichungsüberwachung (doppelte Sicherheit) verwendet werden kann. Da die entsprechenden Anschlüsse am Gerät alle auf Klemme geführt werden, bietet diese Option eine besonders einfache Anschlussmöglichkeit für ein ebenso sicheres wie rundum erholsames Dampfbaderlebnis.
Funktionsbeschreibung
Um die Funktionen Licht, Duftstoff, Ablüfter und Zulüfter schalten zu können, werden Relais verwendet. Diese schalten auf Anforderung der TSPA Steuerung 24V zum Ansteuern der jeweiligen Komponente. Das Basisrelais auf der Hauptplatine wird verwendet um das Licht zu schalten. Für die 3 weiteren Relais ist die Relaiserweiterung erforderlich. Diese wird als Bestandteil der Option an die Hauptplatine gesteckt. Die Relais der Erweiterungsplatine werden zur Ansteuerung von Ablüfter, Zulüfter und Duftstoff verwendet. Neben den 3 zusätzlichen Relaisausgängen ermöglicht die Erweiterungsplatine u.a. den Anschluss eines 2. Temperaturfühlers sowie die Nutzung eines weiteren Digitaleinganges. Mit dem 2. Temperaturfühler werden Funktionen wie Mittelwertbildung und Überwachung der Temperatur ermöglicht. Details sind den jeweiligen Datenblättern zu entnehmen. Der Digitaleingang der Relaisplatine ermöglicht weitere Funktionen wie ECO, Dampfstoss, Dampffreigabe und Timerfunktionen mit dem Digitaleingang der Hauptplatine zu kombinieren. Die 4 Relaisanschlüsse, die Sicherheitskette sowie der Temperaturfühler der Hauptplatine werden für einen einfachen bauseitigen Anschluss auf Klemme geführt.

230V-Option zur Ansteuerung der Duftstoffpumpe, Ablüfter und Licht für Dampfgeneratoren:
Elektroden-Modell FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130
Heizkörper-Modell FLH15, FLH25, FLH30, FLH40, FLH50, FLH80, FLH100

Anwendungsfall
Ein wohltuendes Dampfbad überzeugt mit dichtem Dampf bei maßvoller Temperatur und angenehmem Duft. Die 230V-Dampfbadoption Lite ist die preiswerteste Möglichkeit, die HygroMatik FlexLine für einfache Dampfbäder mit zwei zusätzlichen Relais-Schaltfunktionalitäten auszustatten. Damit können am Dampfgenerator neben der Dampferzeugung und der Beleuchtung (über das Basisrelais der Hauptplatine) zusätzlich auch z.B. eine bauseitige Duftstoffpumpe und ein Ablüfter über die komfortable Touchscreen Bedienoberfläche parametriert und entsprechend angesteuert werden. Da die entsprechenden Anschlüsse alle auf Klemme geführt werden, bietet diese Option eine besonders einfache Anschlussmöglichkeit.
Funktionsbeschreibung
Um die Funktionen Licht, Duftstoff und Ablüfter schalten zu können, werden Relais verwendet. Diese schalten auf Anforderung der TSPA Steuerung 230V zum Ansteuern der jeweiligen Komponente. Das Basisrelais auf der Hauptplatine wird verwendet, um das Licht zu schalten. Für die 2 weiteren Funktionen sind zusätzliche Relais erforderlich. Diese werden als Bestandteil der Option auf die Hutschiene gesteckt und mit der Hauptplatine verbunden. Die Relais werden zur Ansteuerung von Ablüfter und Duftstoff verwendet. Die 3 Relaisanschlüsse, die Sicherheitskette sowie der Temperaturfühler der Hauptplatine werden für einen einfachen bauseitigen Anschluss auf Klemme geführt.

24V-Option zur Ansteuerung der Duftstoffpumpe, Ablüfter und Licht für Dampfgeneratoren:
Elektroden-Modell FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130
Heizkörper-Modell FLH15, FLH25, FLH30, FLH40, FLH50, FLH80, FLH100

Anwendungsfall
Ein wohltuendes Dampfbad überzeugt mit dichtem Dampf bei maßvoller Temperatur und angenehmem Duft. Die 24V Dampfbadoption Lite ist die preiswerteste Möglichkeit, die HygroMatik FlexLine für einfache Dampfbäder mit zwei zusätzlichen Relais-Schaltfunktionalitäten auszustatten. Damit können am Dampfgenerator neben der Dampferzeugung und der Beleuchtung (über das Basisrelais der Hauptplatine) zusätzlich auch z.B. eine bauseitige Duftstoffpumpe und ein Ablüfter über die komfortable Touchscreen Bedienoberfläche parametriert und entsprechend angesteuert werden. Da die entsprechenden Anschlüsse alle auf Klemme geführt werden, bietet diese Option eine besonders einfache Anschlussmöglichkeit.
Funktionsbeschreibung
Um die Funktionen Licht, Duftstoff und Ablüfter schalten zu können, werden Relais verwendet. Diese schalten auf Anforderung der TSPA Steuerung 24V zum Ansteuern der jeweiligen Komponente. Das Basisrelais auf der Hauptplatine wird verwendet, um das Licht zu schalten. Für die 2 weiteren Funktionen sind zusätzliche Relais erforderlich. Diese werden als Bestandteil der Option auf die Hutschiene gesteckt und mit der Hauptplatine verbunden. Die Relais werden zur Ansteuerung von Ablüfter und Duftstoff verwendet. Die 3 Relaisanschlüsse, die Sicherheitskette sowie der Temperaturfühler der Hauptplatine werden für einen einfachen bauseitigen Anschluss auf Klemme geführt.

Erweiterungsplatine zur Ansteuerung der Feuchtesauna-Steuerungs-Funktion, Digitaleingang für:
Elektroden-Modell FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130
Heizkörper-Modell FLH15, FLH25, FLH30, FLH40, FLH50, FLH80, FLH100

Anwendungsfall
Die Feuchtsauna kombiniert die Wärme einer Sauna mit der Luftfeuchte eines Dampfbads, allerdings in bestimmten Grenzen. Ein sichtbares Dampfbild ist nicht erwünscht, und die Temperatur bleibt i.A. deutlich unter der typischen Saunatemperatur. Hinsichtlich der Kombination von Temperatur und Luftfeuchte sei auf die Richtlinien des Deutschen Saunabunds bzw. anderweitige landestypische Vorgaben hingewiesen. Die Verantwortung für diese Einstellwerte liegt in jedem Fall beim Betreiber der Feuchtsauna. Durch das HygroMatik-Gerät erfolgt keine Überwachung im Hinblick auf unzulässige Wertekombinationen.
Funktionsbeschreibung
Die Steuerung der Feuchtsauna verhält sich wie eine Klimasteuerung, d.h. die zu regelnde physikalische Größe ist die Luftfeuchtigkeit (bei einer SPA-Steuerung ist es die Temperatur). Die Temperaturregelung für die Feuchtsauna muss von dritter Seite erfolgen, z.B. in direkter Zusammenwirkung mit dem Saunaofen. Neben der Feuchteregelung stellt die Feuchtsauna-Steuerung Bedienfunktionen zur Verfügung, die SPA-typisch sind, wie z.B. die Licht- und die Lüftersteuerung. Insofern ist die Betriebsanleitung der HygroMatik SPA-Steuerung weitestgehend auch für die Feuchtsauna-Steuerung zutreffend. Allerdings fallen sämtliche Aspekte weg, die in irgendeiner Form mit dem Begriff "Temperatur" in Verbindung stehen. Die Besonderheiten der Feuchtsauna-Steuerung sind in diesem Zusatzdokument ausgeführt. Die Betriebsanleitung der SPA-Steuerung ist als mitgeltendendes Dokument anzusehen - mit den angeführten Ausnahmen.

Erweiterungsplatine zur Ansteuerung der Feuchtesauna-Steuerungs-Funktion, Digitaleingang für:
Elektroden-Modell FLE15, FLE20, FLE25, FLE30, FLE40, FLE50, FLE65, FLE80, FLE100, FLE130
Heizkörper-Modell FLH15, FLH25, FLH30, FLH40, FLH50, FLH80, FLH100

Anwendungsfall
Die Feuchtsauna kombiniert die Wärme einer Sauna mit der Luftfeuchte eines Dampfbads, allerdings in bestimmten Grenzen. Ein sichtbares Dampfbild ist nicht erwünscht, und die Temperatur bleibt i.A. deutlich unter der typischen Saunatemperatur. Hinsichtlich der Kombination von Temperatur und Luftfeuchte sei auf die Richtlinien des Deutschen Saunabunds bzw. anderweitige landestypische Vorgaben hingewiesen. Die Verantwortung für diese Einstellwerte liegt in jedem Fall beim Betreiber der Feuchtsauna. Durch das HygroMatik-Gerät erfolgt keine Überwachung im Hinblick auf unzulässige Wertekombinationen.
Funktionsbeschreibung
Die Steuerung der Feuchtsauna verhält sich wie eine Klimasteuerung, d.h. die zu regelnde physikalische Größe ist die Luftfeuchtigkeit (bei einer SPA-Steuerung ist es die Temperatur). Die Temperaturregelung für die Feuchtsauna muss von dritter Seite erfolgen, z.B. in direkter Zusammenwirkung mit dem Saunaofen. Neben der Feuchteregelung stellt die Feuchtsauna-Steuerung Bedienfunktionen zur Verfügung, die SPA-typisch sind, wie z.B. die Licht- und die Lüftersteuerung. Insofern ist die Betriebsanleitung der HygroMatik SPA-Steuerung weitestgehend auch für die Feuchtsauna-Steuerung zutreffend. Allerdings fallen sämtliche Aspekte weg, die in irgendeiner Form mit dem Begriff "Temperatur" in Verbindung stehen. Die Besonderheiten der Feuchtsauna-Steuerung sind in diesem Zusatzdokument ausgeführt. Die Betriebsanleitung der SPA-Steuerung ist als mitgeltendendes Dokument anzusehen - mit den angeführten Ausnahmen.

Für eine gute Luftzirkulation der Temperaturen im Dampfbad
Anschlussspannung: 24 Volt
Durchmesser: 98 mm
Zubehör für gewerbliche und private Dampfbäder.
Hohe Qualität und lange Lebensdauer.

Für eine gute Luftzirkulation der Temperaturen im Dampfbad
Anschlussspannung: 230 Volt
Durchmesser: 98 mm
Zubehör für gewerbliche und private Dampfbäder.
Hohe Qualität und lange Lebensdauer.

Duftstoffpumpen-Paket Hygromatik inkl. Montage-Paket für besondere Duftevents im Dampfbad
Anschlussspannung: 230 Volt
Anschlussschlauch: DN40
Lange Lebensdauer durch hohe Herstellungsqualität.
Zubehör für gewerbliche und private Dampfbäder.

Duftstoffpumpen-Paket Hygromatik inkl. Montage-Paket für besondere Duftevents im Dampfbad
Anschlussspannung: 24 Volt
Anschlussschlauch: DN40
Lange Lebensdauer durch hohe Herstellungsqualität.
Zubehör für gewerbliche und private Dampfbäder.

Duftstoffpumpen-Set WDT mit Testschalter inkl. Dosierventil und Dosierleitung für besondere Duftevents im Dampfbad
Anschlussspannung: 230 Volt

Schlauchpumpe zur Dosierung von Duftstoffen in die Dampfleitung von Dampfbädern. Für externe Steuerung der Dosierung mit 230 VAC. Steuerung der Duftstoffpumpe mit dem Dampfgenerator oder einer externen Steuerung. Pumpe muss so angeschlossen werden, dass sie nur während der Dampfproduktion dosieren kann. Mit Testschalter auf der Pumpe für Ansaug- und Testfunktion.

Lange Lebensdauer durch hohe Herstellungsqualität.
Zubehör für gewerbliche und private Dampfbäder.

Lieferumfang:
Duftstoffpumpe mit Testschalter
Dosierventil VA 3/8" - 4x1 und 3m Dosierleitung PTFE
Konsole mit Weithalsrunddose 1,5l

Zur Dampfeinbringung in die Kabine.
Inhalt: 1x Fogmaker & 1x Dampfschlauch 1m Länge DN40 (auf DN25 auf Anfrage reduzierbar).
Der Dampfschlauch sollte so kurz wie möglich gehalten und mit einer Festverrohrung zum Dampfauslass in die Kabine geführt werden,
da sich sonst Kondenswasser an Biegungen des Schlauches sammeln kann.
Bei der Festverrohrung ist auf ein geeignetes Gefälle zu achten (ca. 2%)
